【方案名称】：机房防雷和接地系统解决方案
【业务类型】：机房建设
【行业性质】：民营办公企业
【方案特点】：属于B级防雷器,可应用于建筑物的主配电柜上;可选配置:声光(AS)报警,遥信(FS)报警;
一、防雷技术简介
机房内集中了大量的微电子设备,而这些设备内部结构高度集成化(VLSI芯片),从而造成设备耐过电压、过电流的水平下降，对雷电（包括感应雷及操作过电压）浪涌的承受能力下降。感应雷侵入机房及计算机网络系统的途径主要有四个方面：交流电源380V、220V电源线引入；信号传输通道引入；地电位反击以及空间雷闪电磁脉冲（LEMP）等。为了确保机房设备及电脑网络系统稳定可靠运行，以及保证机房工作人员有一个安全的工作环境，根据我国及国际有关规定，对本机房提出以下防雷方案。
1．供配电系统防雷：
电源系统防雷措施：
根据国际标准IEC1312-2规定，电源系统必须采用不少于三级的分流限压措施。在合理的避雷器和设备的配置下，只有三级防雷才能保证设备上的残压小于电源设备耐压试验值。
1）机房电源总开关加装OBOMC50B50KA/10/350us电源避雷器作为电源第一级保护。
2）UPS进线端加装OBOV25-B/460KA/8/20us三相四模块电源避雷器作为电源第二级保护。
3）服务器、交换机柜加装防雷插座（5KA），达到第三级防护。
二、计算机机房接地系统
在计算机机房的建设中，一个良好的接地系统，是机房建设质量的关键问题之一，它主要有两个目的：
1．机房建立接地系统是为了设备和人身的安全。
2．机房建立接地系统是计算机设备稳定、可靠工作的需要。
从防雷的要求看，均压才能避免反击，而均压又要求多点接地。从防干扰的要求应该是单点接地，所以只有做好机房的等电位连接，并通过单点连接到综合地网上，才能使上述两项矛盾的要求兼而顾之。
在机房按下述方案构成等电位网。

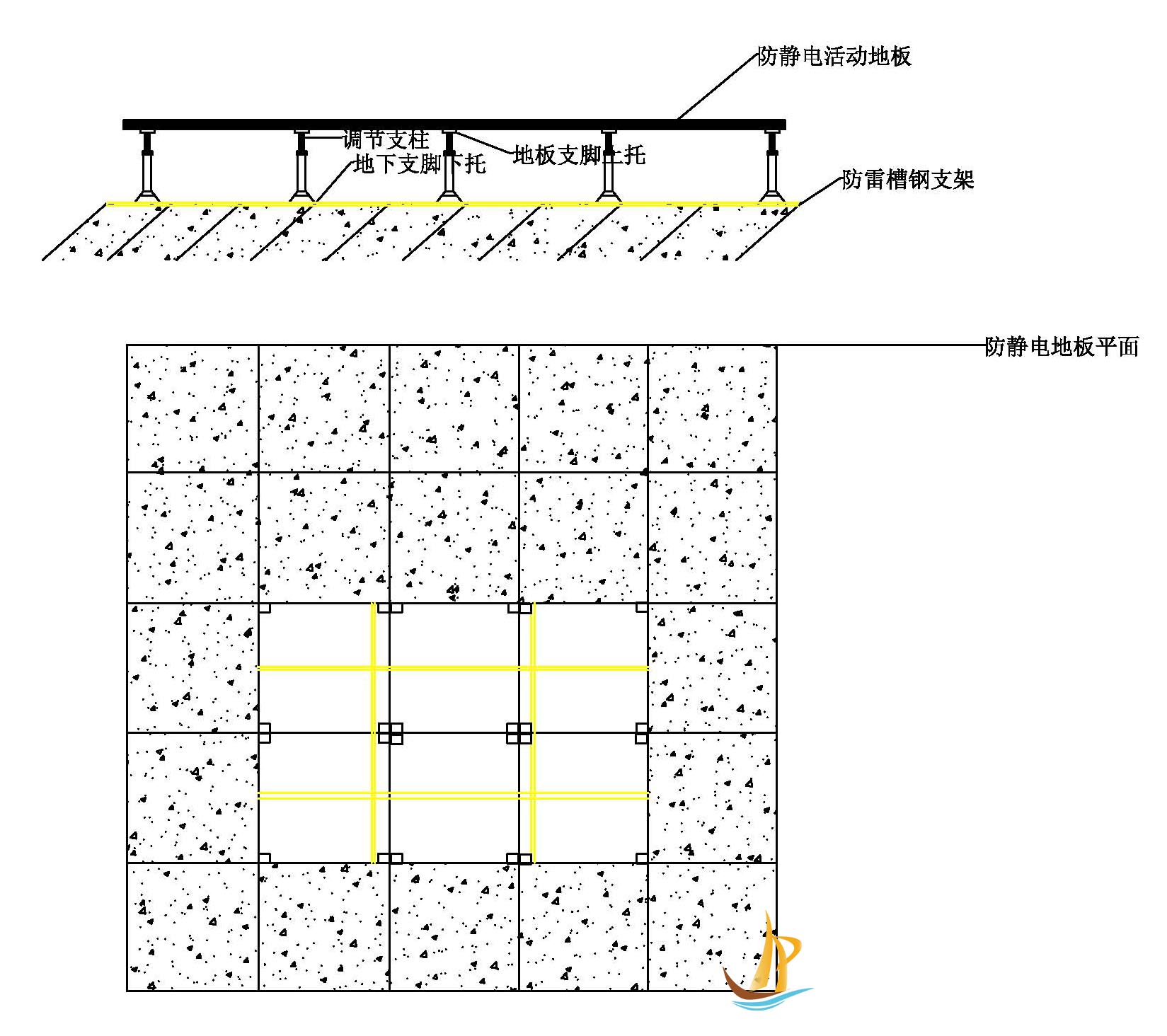

2.1 机房及配电室的防静电地板下面用4×40mm紫铜排做成1200×1200mm纵横网格状信号基准等电位网。
2.2 所有设备的“安全保护接地”以及供电电源“交流工作接地”、计算机的“直流信号地”、避雷器的“防雷地”、防静电地板支架、机房内的所有金属构筑物全部连接到等电位网上。
2.3 将机房及其他功能用房的所有单相三孔插座接“地”孔全部连到等电位网上。
2.4 将机房设备外壳全部连到等电位网上。
2.5 用50mm2多芯铜线橡皮电缆将等电位网引到大楼建筑地网（或土建预留出的结构主钢筋上），形成机房设备“单点接地”的实际效果，既可防止独立“直流地网”遭雷电地电位反击而损坏机房电子设备；又可发挥抗干扰的作用。并通过专用仪表测试，其接地电阻小于或等于1欧姆。
